校準件

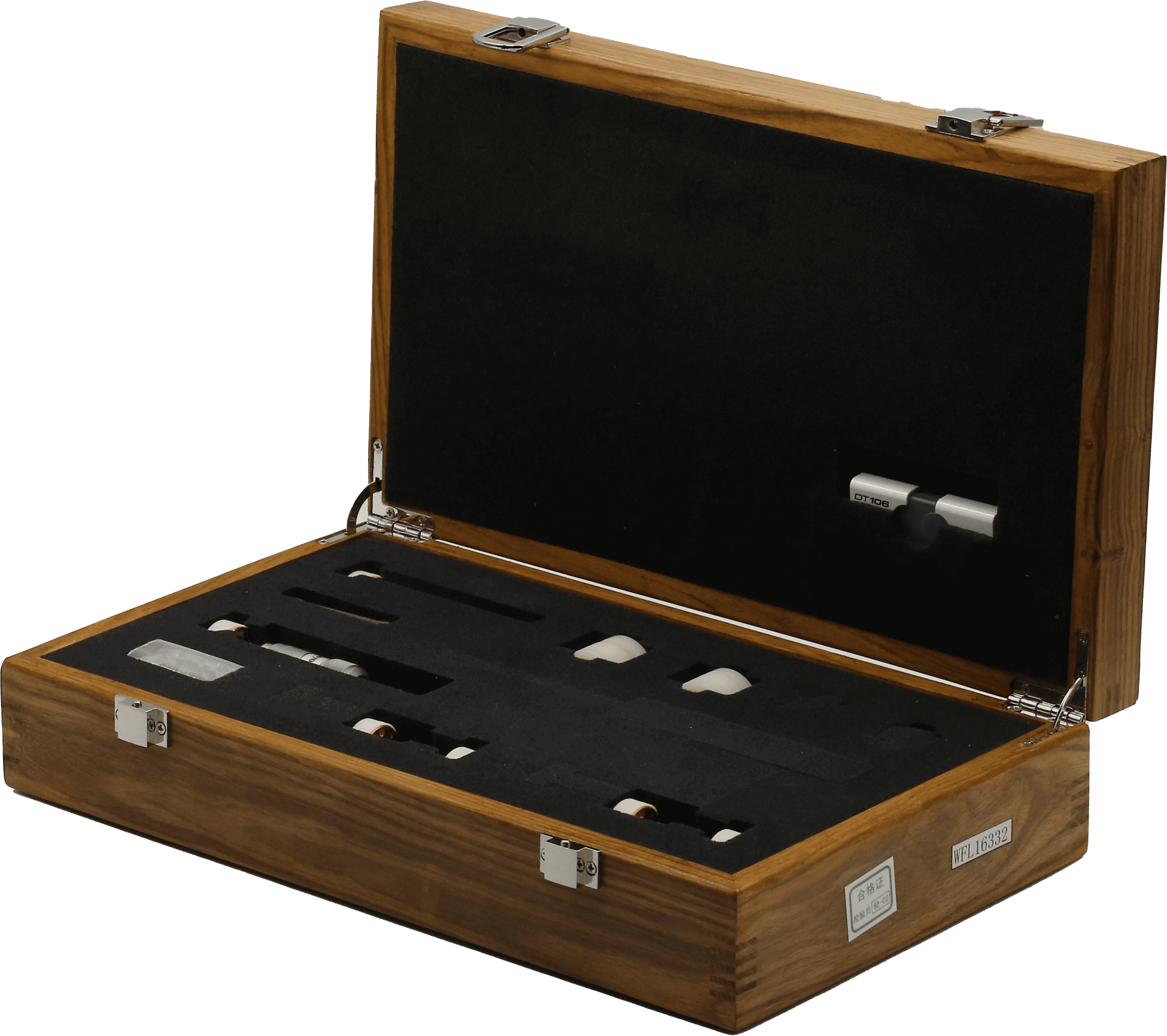

波導校準件
規格品種豐富，涵蓋多種類型
校準精度高
重復性好
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
波導校準件
型號 | 頻率范圍（GHz） | 技 術 指 標 | 配置清單 |
32112 | 2.6～3.95 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.15 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR284-7mm波導同軸轉接器2個 |
32113 | 3.94～6 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.15 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR187-7mm波導同軸轉接器2個 |
32151 | 3.94～6 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.15 | 短路塊 2個 1/8λg偏移片1個 3/8λg偏移片1個 固定負載2個 WR187-N型陽頭波導同軸轉接器1個 WR187-N型陰頭波導同軸轉接器1個 |
32114 | 4.64～7.05 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR159-7mm波導同軸轉接器2個 |
32115 | 5.88～8.17 | 固定負載： VSWR＜1.03 波同軸導轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR137-7mm波導同軸轉接器2個 |
32116 | 7～10 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR112-7mm波導同軸轉接器2個 |
32117 | 8～12 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR90-7mm波導同軸轉接器2個 |
32152 | 9～10 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/8λg偏移片1個 3/8λg偏移片1個 固定負載2個 WR90-N型陽頭波導同軸轉接器1個 WR90-N型陰頭波導同軸轉接器1個 |
32154 | 10～15 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR75-7mm波導同軸轉接器2個 |
32118 | 12～18 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR62-7mm波導同軸轉接器2個 |
32119 | 18～26.5 | 固定負載： VSWR＜1.03 波導同軸轉接器： VSWR＜1.20 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 WR42-3.5mm（f）波導同軸轉接器2個 |
32101 | 26.5～40 | 固定負載： VSWR＜1.032 滑動負載： VSWR＜1.032 | 短路塊 2個 1/4λg偏移片2個 直波導2個 固定負載1個 滑動負載1個 |
32157 | 33～50 | 固定負載： VSWR＜1.06 滑動負載： VSWR＜1.06 | 短路塊 2個 1/4λg偏移片2個 直波導2個 固定負載1個 滑動負載1個 |
32121K | 40～60 | 固定負載： VSWR＜1.06 滑動負載： VSWR＜1.06 | 短路塊 1個 1/4λg偏移片1個 直波導2個 固定負載1個 滑動負載1個 |
32156 | 50～75 | 固定負載： VSWR＜1.06 滑動負載： VSWR＜1.06 | 短路塊 1個 1/4λg偏移片1個 直波導2個 固定負載1個 滑動負載1個 |
32155N | 60～90 | 固定負載： VSWR＜1.06 滑動負載： VSWR＜1.07 | 短路塊 2個 1/4λg偏移片2個 直波導2個 固定負載1個 滑動負載1個 |
32141 | 75～110 | 固定負載： VSWR＜1.065 滑動負載： VSWR＜1.065 | 短路塊 1個 1/4λg偏移片1個 直波導2個 固定負載1個 滑動負載1個 |
32155Q | 90～140 | 固定負載： VSWR＜1.07 滑動負載： VSWR＜1.085 | 短路塊 2個 1/4λg偏移片2個 直波導2個 固定負載1個 滑動負載1個 |
32155 | 110～170 | 固定負載： VSWR＜1.06 滑動負載： VSWR＜1.06 | 短路塊 1個 1/4λg偏移片1個 直波導2個 固定負載1個 滑動負載1個 |
32155R | 140～220 | 固定負載： VSWR＜1.085 | 短路塊2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
20301 | 170～220 | 固定負載： VSWR＜1.085 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
32155S | 170～260 | 固定負載： VSWR＜1.095 | 短路塊 2個 1/4λg偏移片2個 直波導2個 固定負載2個 |
20302 | 220～325 | 固定負載： VSWR＜1.11 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
32155T | 260～400 | 固定負載： VSWR＜1.12 | 短路塊2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
20301T | 325～500 | 固定負載： VSWR＜1.12 | 短路塊 2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
32155UB | 400～600 | 固定負載： VSWR＜1.15 | 短路塊2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
32155UA | 500～750 | 固定負載： VSWR＜1.25 | 短路塊2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
32155V | 750～1100 | 固定負載： VSWR＜1.3 | 短路塊2個 1/4λg偏移片2個 固定負載2個 直波導2個 |
