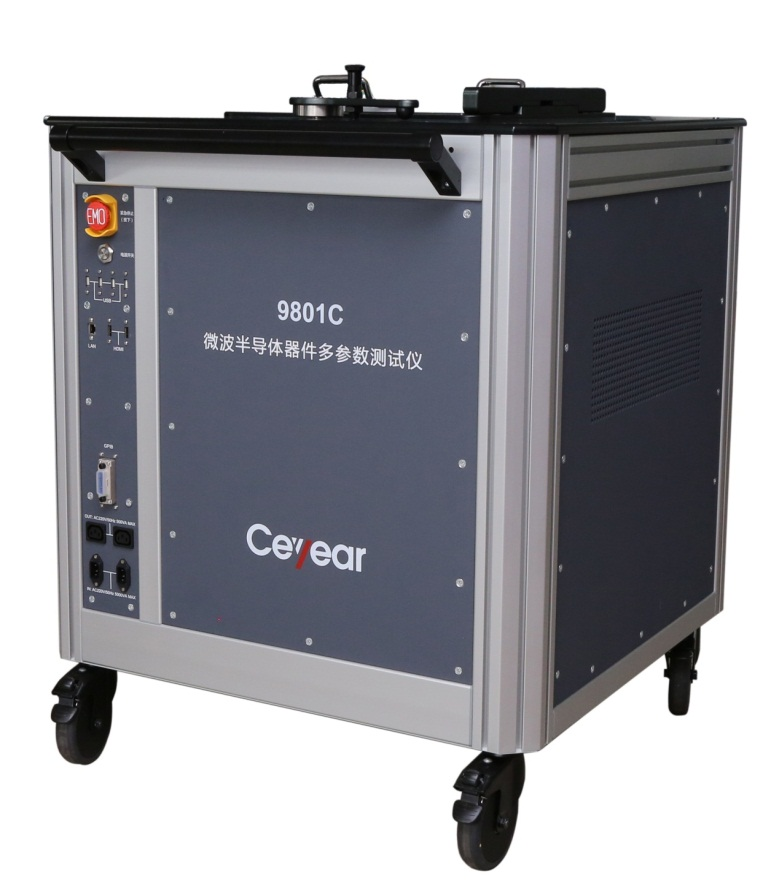

射頻前端集成電路測試解決方案是為滿足射頻前端集成電路性能指標封裝測試要求自主研發的高集成度綜合測試解決方案,可實現射頻前端集成電路的全指標、自動化高速量產測試。方案集射頻、數字、源測量測試資源于一體,具有管腳映射配置、矢量校準修正、多工位測試執行管理、分選機控制、STDF標準數據收集等全方位測試管理能力,可廣泛適用于射頻前端集成電路的設計驗證、產線測試等場景。
兼容性強-基于PXIe總線儀器為主體構建,總線開放
基于PXIe總線儀器為主體構建,具有很強的靈活性、兼容性,通過對射頻、數字和源測量類測試資源的組合重構,可滿足不同規模和指標水平的射頻集成電路測試需求;同時得益于PXIe總線的開放性,方案也可根據用戶實際需求有機融合全球資源提供最優配置。
測試快速-立即可用的多工位并行測試管理支持
支持多線程高速并發測試。通過測試序列模板開發包的支持可快速完成多工位并行測試序列編寫,期間所涉及的資源爭用、調度問題均由軟件平臺完成,開發簡潔,執行高效,濾波器測試場景下測試速度可達到20000UPH。
安全性高-完善的測試狀態監控與異常處理,保證測試安全
提供測試狀態實時監控功能,動態感知、智能判定各工位健康狀態并給出操作建議;完善的異常捕獲與處理機制,保證測試安全;支持多級操作權限管理,操作記錄可全程記錄并回放。
校準完善-涵蓋標量、矢量、金機等多種校準方式

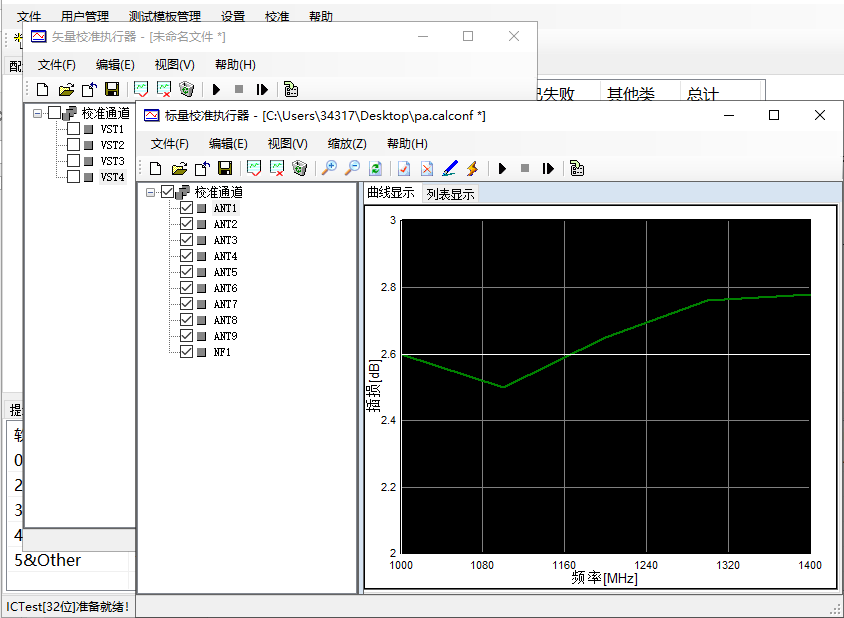

多維度的校準支持,基于軟件平臺已有標量校準框架實現通道級插損獲取、修正;基于矢量去嵌技術實現可達被測集成電路輸入輸出端面的高精度矢量誤差修正;基于向?qū)У慕饳C校準技術,獲取系統偏移,從而實現批次性的性能一致性快速評估。
技術規范-支持STDF標準測試數據收集、主流分選機控制
符合集成電路行業標準,實現STDF標準協議,集成電路測試執行完成后自動生成相應格式的測試數據。提供TTL控制插件、GPIB控制插件等,支撐分選機主流控制方式。
平臺完備-共性功能支持豐富完備
立即可用的圖形化軟、硬件失效管理,實現測試結果失效編輯部分與軟、硬件失效設置聯動,輔助指引被測集成電路依據測試結果進行自動化流轉。

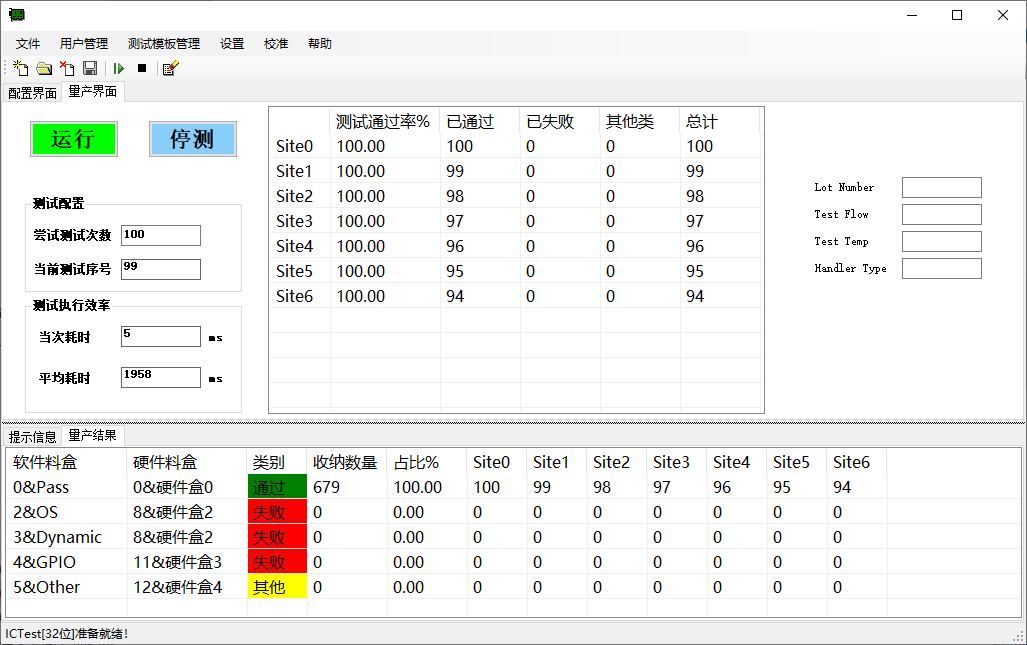

軟件平臺集成量產管理軟件,應用于量產場景,實現用戶權限管理,測試信息留檔備查,測試信息導入,測試一鍵執行,測試過程監控等功能。
交付快速-多維度,多人并行開發交付
基于軟件平臺.Net適配接口反射功能,采用層次化.Net開發技術,實現面向多維度的多人協同開發,大幅度縮短系統調試交付周期。

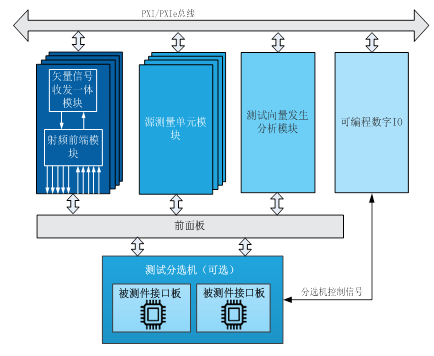

射頻集成電路測試系統具有對射頻集成電路的多參數自動測試能力,以射頻前端類相關集成電路測試為例,具體測試內容包括:頻譜特性、伏安特性、噪聲系數等。測試系統各組成部分、信號流轉方式如下圖所示。
技術規范
名稱 | 技術指標 |
測試對象 | 功率放大器、低噪聲放大器、微波開關、濾波器、雙工器等 |
測試指標 | 工作電壓、工作電流、增益、插損、隔離、飽和、效率、三階截取點、開關時間等 |
頻率范圍 | 40MHz~18GHz(可擴展至40GHz) |
測試速度 | 20000UPH(濾波器) |
電源 | 220(1±10%)V,50(1±5%)Hz |
環境適應性 | 0~40℃ |
結構形式 | 籠式機箱,可根據用戶需求定制 |
訂貨信息
儀器設備 | 廠家型號 | 備注 |
硬件 | ||
矢量信號收發一體模塊 | 電科思儀 6955系列 | 1套(根據應用需求配置射頻前端、上下變頻等) |
測試向量發生分析模塊 | 電科思儀 6978系列 | 1套 |
源測量單元模塊 | 電科思儀 6985系列 | 1套 |
可編程數字IO | 電科思儀(集成) | 1套 |
PXIe機箱 | 電科思儀(集成) | 1套 |
PXIe控制器 | 電科思儀(集成) | 1套 |
LoadBoard | 電科思儀(定制) | 1套 |
DutBoard | 電科思儀(定制) | 1套 |
系統連接電纜 | 電科思儀(集成) | 1套 |
測試電纜 | 電科思儀(集成) | 1套 |
用戶手冊 | 電科思儀 | 1本 |
質量檢驗合格證 | 電科思儀 | 1份 |
機柜 | 電科思儀(集成) | 1套,籠式機柜,可根據用戶需求定制 |
電源線 | 電科思儀(集成) | 1套,系統內儀器設備單配 |
相關附件 | 電科思儀(集成) | 1套,根據配置進行配套 |
軟件 | ||
軟件平臺 | 電科思儀(集成) | 1套 |
系統軟件 | 電科思儀(定制) | 根據實際需要定制設計開發 |
