方案概述
“微波模塊環境試驗通用巡測解決方案”是針對無源/有源微波模塊/組件環境試驗的需要而研制。用戶可根據被測對象需要進行測試資源配置，方案充分結合環境試驗過程，支持對批量產品按時間序列或環境條件預約測試的方式進行無人值守的多模塊/組件高頻次自動巡測，并對產品工作狀態實時監測保護，具備強大的海量數據處理及報表功能。能夠滿足不同領域微波模塊/組件在研制生產及環境試驗過程中批量測試的需要。
-
-
功能特點
-
主要特點
l 用戶專用測試設備可定制，如開關矩陣、狀態控制、狀態監測設備等；
l 測試資源靈活管理：支持測試儀器資源裁剪或擴充，豐富的儀器驅動程序庫，可支持對國內外同類多款儀器互換；
l 測試任務可靈活組合：以測試參數為測試最小單元，可靈活組合針對不同被測件的測試任務；
l 完善的校準策略，確保測試準確度；
l 無人值守全自動測試功能：可按時間序列、環境條件等預約方式進行超長時間穩定測試；
l 全面的測試安全性保護與告警機制；
l 強大的數據處理能力：數據快速存取、生成報表、數據查詢、樣本抽取以及向中央數據處理系統上傳功能；
l 權限管理功能。
-
用戶專用測試設備可定制
用戶可以根據自己測試需要，定制滿足不同需要的開關網絡、狀態控制及狀態監測設備
-
測試資源靈活管理

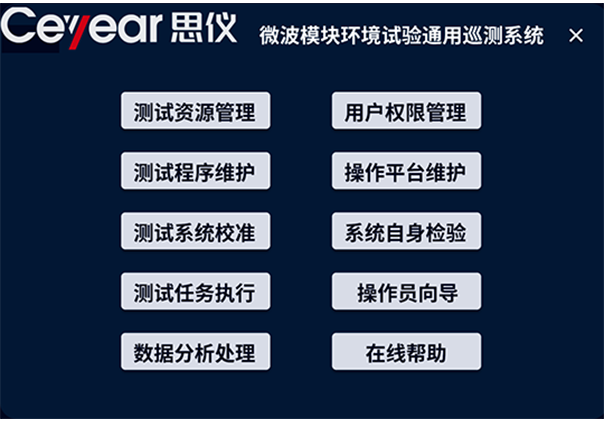

用戶可以通過搭建功能模塊管理儀器設備的使能狀態、儀器型號、儀器類型、程控地址、測試驅動程序與虛擬軟面板等。該方案軟件具備豐富的儀器驅動程序庫，對常見種類的國內外測試儀器具有強大的互換支持能力。
-
測試任務可靈活組合
測試序列的建立采用序列、計劃、步驟三級機制，以測試參數作為最小測試單元，測試任務具有高度靈活性。
-
完善的校準策略，確保測試準確度
方案測試環路按上行、下行拆分分別進行校準，采取不同的補償策略確保測試準確度。
-
無人值守全自動測試功能
支持按時間序列、環境條件等預約方式執行自動測試，測試過程中自動執行各項測試動作：采集環境參數（如溫度、真空度）等，控制被測件加、斷電次序，施加被測件控制信號，監控被測件工作狀態，控制儀器測試相關參數，并支持測試過程中實時查看測試結果與圖譜曲線。
①按時間序列進行預約測試：需要編輯測試的起始時刻和測試的間歇時間以及循環次數等試驗流程信息。
②按環境條件進行預約測試：提供靈活的圖形化環境條件編輯器工具，幫助測試人員直觀、快速地進行復雜環境條件序列的生成。環境曲線由線和點組成，環境條件變化過程為線，目標環境狀態和測試動作為點，執行測試過程中可動態跟蹤顯示當前測試進程。
-
全面的測試安全性保護與告警機制
設計者針對測試過程中可能出現的多種危險因素設計了應對策略。
①測試的可靠性設計：斷點續測功能，可規避斷電、意外關機等多重危險；線程鎖技術處理請求相同測試資源的多重測試任務；采用萬年歷算法，用時間判斷法確保超長試驗過程準確預約計時。
②全方位的安全報警設計：語音、聲光、界面提醒等多種報警方式；報警信息錄入日志，并向中央數據處理系統報告；被測件保護，根據報警參數種類，超差幅度等多重條件自動判斷采取的保護級別方式，分為標識超差——關閉信號輸入——斷電保護等不同方式；
-
強大的數據處理能力
超長時間的環境試驗過程產生海量的測試數據，設計者通過優化數據庫訪問方式、合理的數據表設計、圖譜曲線預報表等多種技術手段使該方案具備強大的數據處理能力；支持Word、Excel等多種報表方式；在獲取通信協議的情況下，用戶可以定制向中央數據處理系統上傳功能。
-
權限管理功能
用戶可以通過權限管理功能開放不同級別的操作權限。
-
-
典型應用
技術規范
參數名稱
技術指標
備注
頻率范圍
50MHz～40GHz
測試資源可選配與定制，技術指標根據測試資源確定
輸出功率
-80dBm～5dBm
測試通道
18路對18路
最大耐受功率
1W(CW)
插入損耗
≤12.5dB
駐波比
≤2.4
隔離度
≥50dB
電源允許范圍
220（1±10%）V
頻率允許范圍
50（1±5%）Hz
工作溫度
25℃±3℃

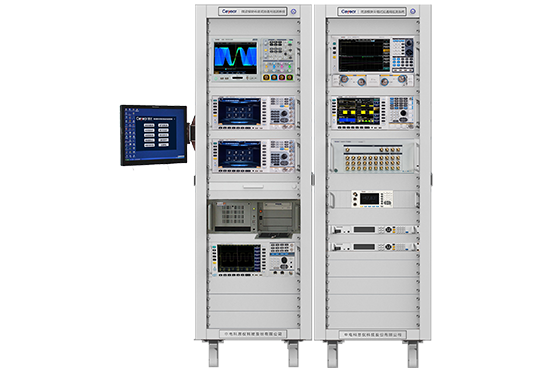

結構形式
1.6米標準機柜
外形尺寸
寬×高×深=600mm×1600mm×800mm
訂貨信息
儀器設備
數量
備注
硬件
信號發生器
2
根據實際需要選配
頻譜分析儀
1
矢量網絡分析儀
1
微波功率計
1
開關矩陣
1
根據實際需要定制
狀態控制器
1
狀態采集器
1
聲光報警裝置
1
軟件
微波模塊環境試驗通用巡測解決方案軟件
1套
儀器驅動程序
1套
根據實際需要選配
測試TP
1套
根據實際需要定制
接口適配器
3638GN接口適配裝置
1
根據實際需要定制
其它
標準機柜(1.8米)
2
數量依實際需要調整
工控機、上架鍵盤鼠標
1
液晶顯示器及結構套件
1
產品使用說明書
2
產品合格證
1
-
-
