方案概述
星載發射機為無線收發設備系統提供符合要求的高功率射頻信號，將低頻交流能量轉換成大功率射頻能量。隨著衛星通信的高速發展，發射機裝機前的性能指標關乎著衛星通信系統在空間環境下能否正?？煽窟\行。星載發射機技術組成及內部通道控制較為復雜，需要完成的測試參數較多，為了保證星載發射機性能指標的完整性，需要在脫離整機的條件下，對其工作時的具體性能指標進行測試、驗證與評估。隨著通信技術的不斷發展，對測試精度、測試效能、測試重復性、測試一致性以及性能指標的完整性測試等都提出越來越高的要求。

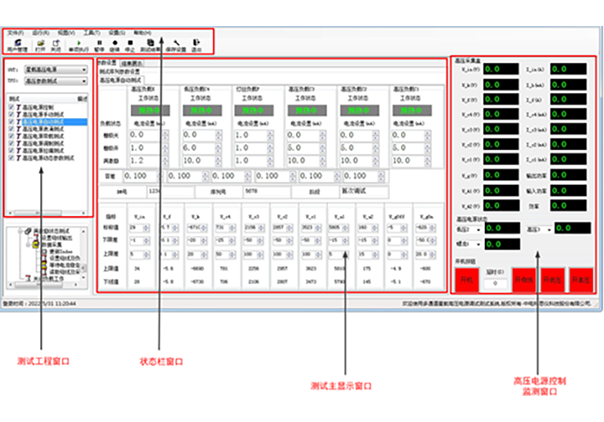

星載發射機測試驗證系統能夠對大批量的高功率寬頻段星載發射機在不同環境下進行逐個高輸出功率參數、高壓電源高壓特性的安全測試，且完全實現自動化測試，提供試驗測試一體化驗證平臺，實現環境數據、測試數據、狀態監測數據的融合處理分析；實現各項試驗數據的全過程在線監測；實現星載發射機試驗數據的統一管理。
-
-
功能特點
-
功能特點
● 具有發射機輸出功率參數測試功能；
● 具有發射機通道S參數測試功能；
● 具有發射機輸出信號的頻譜參數測試及矢量分析功能；
● 具有高壓電源動態參數測試功能，可實現電壓/負載調整率、上下電波形過沖、輸出電壓、電流、功率及效率等參數測試；
● 具有高壓電流、電壓采集功能；
● 具有星載發射機射頻參數自動測試及校準功能；
● 具有對儀器資源進行管理和控制、自檢測試的功能。
-
-
典型應用
本解決方案既可以應用于電子設備整機研制單位，也可應用于高功率射頻、微波、毫米波器部件/組件載荷研制單位與廠商，為衛星通信領域提供有效支撐。
技術規范
參數名稱
技術指標
射頻信號
頻率范圍
10MHz～67GHz（可根據實際需求配置）
分析帶寬
標配：10MHz（可根據實際需求配置）
40MHz
200MHz
550MHz
顯示平均噪聲電平
優于-140dBm/Hz@40GHz
功率測量范圍
-40dBm～+20dBm
S參數測量端口數量
2端口（可根據實際需求配置）
4端口
頻率切換時間
＜20ms
波形測量存儲深度
100Mpts/CH（可根據實際需求配置）
高壓測試信號
高壓測試盒
20kV/4收2陽極
高壓電子負載
10kV/4收/500W
程控電源
低壓程控電源
60V/20A/420W（可根據實際需求配置）
中壓程控電源
360V/30A/3kW（可根據實際需求配置）
高壓程控電源
1000V/80A/30kW（可根據實際需求配置）
訂貨信息
儀器設備
廠家型號
數量（臺）
備注

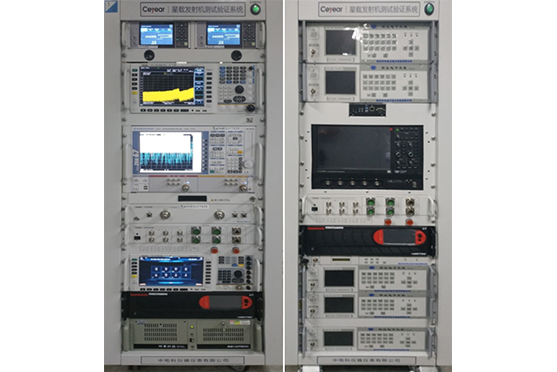

星載發射機驗證系統
-
1套
信號發生器
1466L
1臺
功率計
2438PB
2臺
峰值功率探頭
81703L
4只
信號分析儀
4082L
1臺
矢量網絡分析儀
3674L
1臺
高壓電子負載
定制
1臺
高壓測試盒
定制
1臺
低壓程控電源
-
1臺
根據實際需要設計選型
中壓程控電源
-
1臺
根據實際需要設計選型
高壓程控電源
-
1臺
根據實際需要設計選型
狀態控制器
定制
1臺
根據實際需要定制設計開發
-
-
