目標回波及干擾環境模擬器
-
方案概述
目標回波及干擾環境模擬器是一款將信號源主機和便攜式轉運箱集成化設計的測試儀器，具有靈活、方便、快捷等特點，可在外場環境下模擬目標回波信號、環境干擾信號等威脅信號，被廣泛應用于各類無線收發設備的研制、生產、維護和綜合性能評估，利用其高度集成化特性，可簡化無線收發設備抗干擾等系統性能測試系統、復雜電磁環境構建等測試系統的復雜性。
-
-
功能特點
-
功能特點
l 高質量的載波信號指標
l 具備有線和無線兩種遠程控制方式
l 模擬產生多類射頻目標信號
l 模擬干擾環境信號
l 具備記錄存儲功能，可對測試參數及測試結果進行保存
l 具備自檢功能
l 手持終端設計易于操作
l 便攜式箱體設計
-
-
典型應用
l 復雜電磁環境仿真
用于復雜電磁環境仿真系統，通過其豐富靈活的信號仿真能力，具備同時模擬多部無線收發設備信號的能力，寬頻帶的載波調諧能力適應滿足在大多頻段下的電磁信號仿真能力。
l 信號識別設備功能測試驗證
信號仿真能力涵蓋現今絕大多數信號樣式，非常適合進行信號識別能力驗證。
技術規范
參數名稱
技術指標
頻率范圍
380MHz～40GHz
模擬目標距離
1～1000km
模擬目標速度
艦船0～120kn、飛行器0～20馬赫
瞬時帶寬
瞬時帶寬2GHz
輸出目標回波峰值
峰值功率25dBm，動態范圍90dB
多普勒調制范圍
±0.5MHz
天線極化方式
水平/垂直線極化
模擬信號類型
可模擬產生矩形脈沖、調頻脈沖、調相脈沖、
頻率捷變、重頻滑變、重頻抖動、重頻參差等
干擾信號類型
可產生窄帶瞄準噪聲干擾、寬帶壓制噪聲干擾、掃頻瞄準噪聲干擾、
距離覆蓋脈沖干擾、距離速度欺騙干擾、假目標干擾、
多普勒噪聲干擾、多普勒閃爍干擾、同頻異步干擾
電源
交流220V/50Hz、28V直流（選件）、外接電池（選件）三種供電方式
結構形式
便攜式箱體1個
訂貨信息
序號
儀器設備
數量
1
目標回波及干擾環境模擬器主機
1臺
2

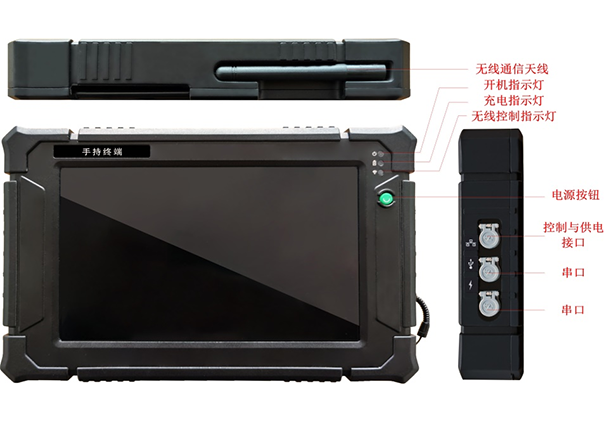

手持終端
1套
3
喇叭天線及天線三腳架
1套
4
對數周期天線、天線三腳架及對數周期天線箱
1套
5
射頻鎧裝饋線
1根
6
電源適配器
1套
7
電纜組件
1套
8
便攜式拉桿箱
1套
-
-
