產品綜述

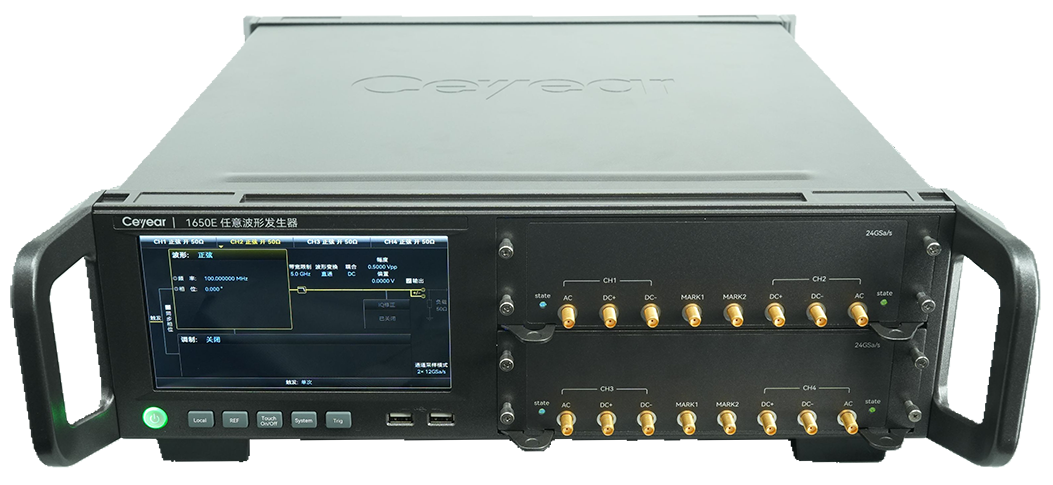

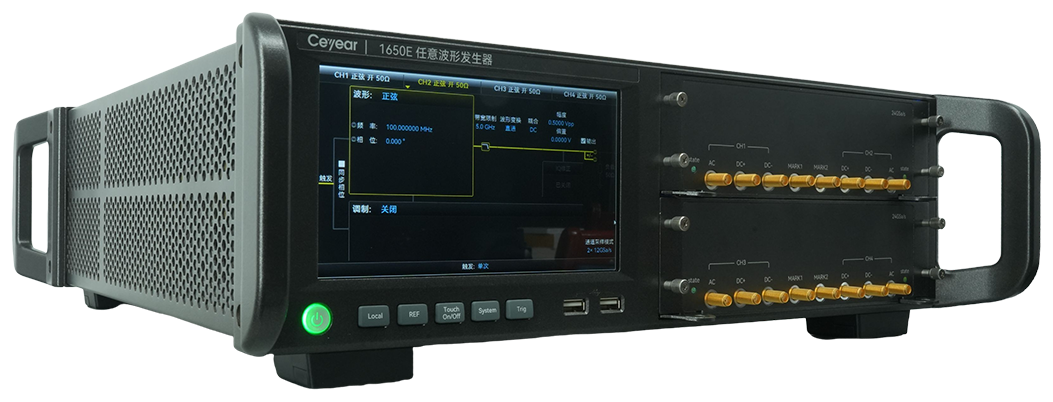

1650E任意波形發生器最高采樣率25.6GSa/s，最高垂直分辨率16bits，最大帶寬10.2GHz，最高輸出頻率10.2GHz，2或4通道可選，最大存儲深度8GSa/通道?？梢詫崿F(xiàn)常規函數波形產生，提供任意波形編輯軟件，可編輯常規通用信號、I/Q矢量基帶信號、IF/RF信號、多音頻信號、噪聲信號、雷達信號等，支持定時播放、外觸發播放、循環播放、單次播放等多種播放方式，每次播放的次數可自定義，并支持通道間同步、多臺儀器間的同步等。主要用于寬帶雷達、通信、導航等設備的測試與試驗，亦可為相關電子設備的調試提供函數激勵信號。
功能特點
-
主要特點
函數波形生成：正弦、方波、脈沖、三角、直流等
大帶寬信號輸出：最大帶寬10.2GHz
采用了寬帶頻響實時補償技術：提高了寬帶信號的輸出平坦度
支持同步Mark輸出，Mark輸出時有效位數15位。
通道間輸出同步：同步精度可達±10ps
多種播放方式：定時播放、外觸發播放、循環播放、單次播放等多種播放方式
單次播放次數可設：1～65530
-
寬帶任意波形生成
支持用戶自定義輸出波形的幅值、頻率、相位、通道間相對延時以及其他特征參數。
支持最多4通道同步任意波形發生，具備同步Mark標記輸出、多種觸發以及播放方式。
-

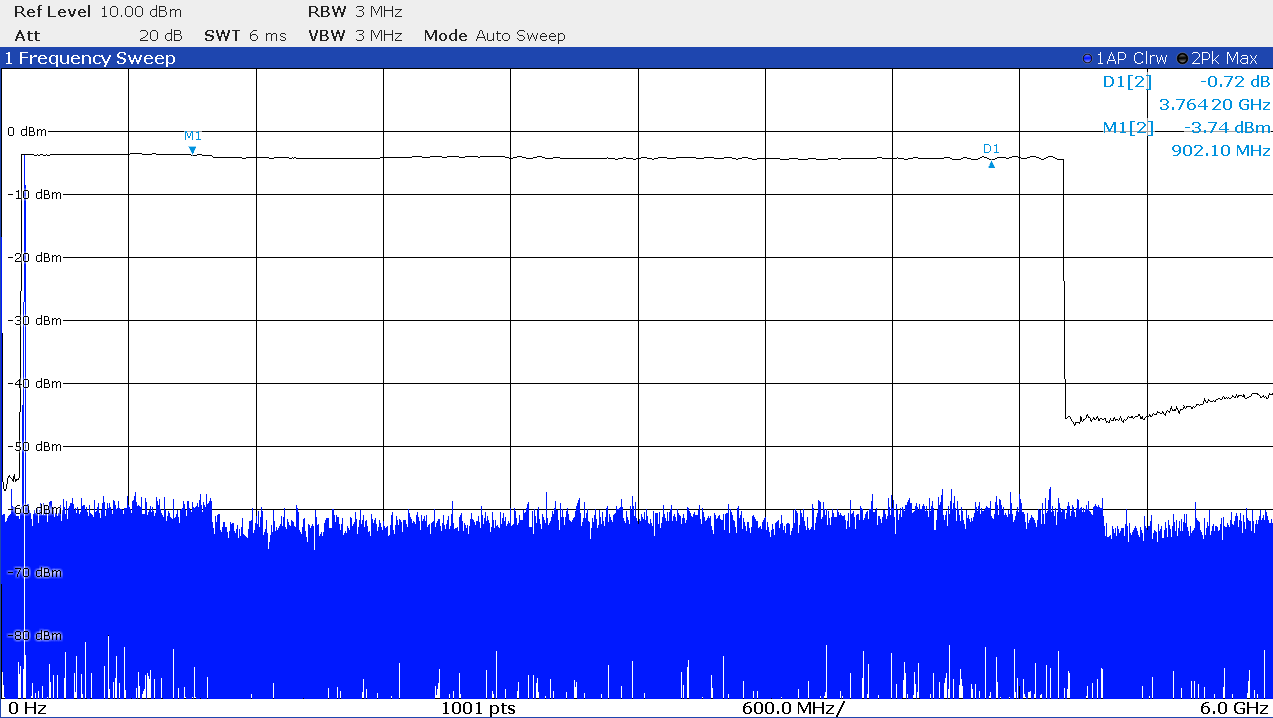

優秀的帶內平坦度
內置寬帶頻響實時補償技術，實時修正實時帶寬內的信號平坦度，典型寬帶信號平坦度±0.4dB。
-
可任意編程的深存儲波形回放
1650E支持采樣率連續可變，在100Sa/s~25.6GSa/s的范圍內保證波形細節的完整性，可完美解決用戶在采集回放應用場景中的采樣率匹配問題。
每通道最大8GSa的存儲深度，即使在最高25.6GSa/s采樣率下也能支持長達312.5ms的波形回放，可實現長時高保真信號生成。
用戶可通過外部編程工具生成數字波形文件，或直接使用任意波形編輯軟件生成信號，裝載到1650E中回放輸出。
1650E能提供強大的序列波形功能，可將存儲的波形分為多個子序列段，對序列波段的播放順序、重復次數等進行靈活配置，并支持用戶根據需求直接調用或自定義編輯波形文件，從而快速適應各種測試任務。
-

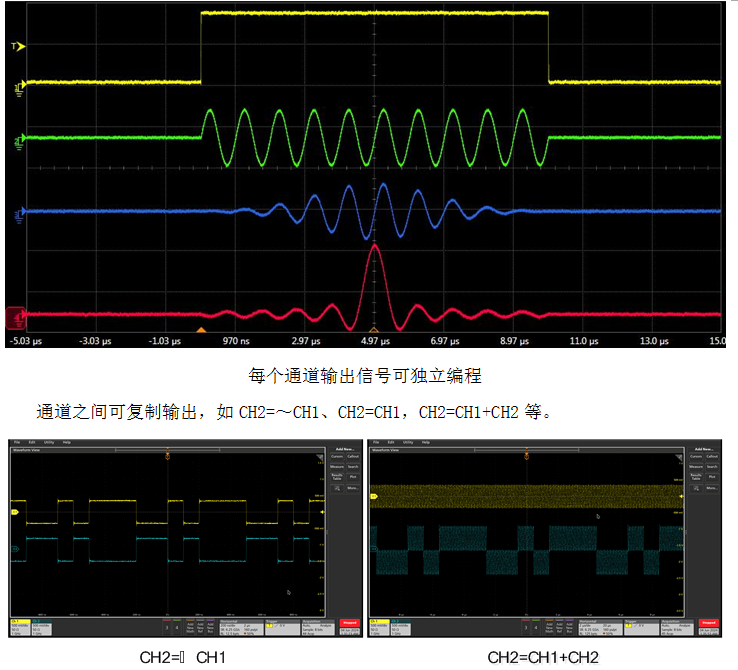

靈活的通道間計算功能
1650E任意波形發生器支持2或4個輸出通道，通道之間可獨立輸出，也可進行數學運算后輸出，如通道間追蹤CH2=CH1、CH4=CH3，通道間反向CH2=～CH1、CH4=～CH3、兩通道波形相加后疊加到其中一個通道輸出CH2=CH1+CH2、CH4=CH3+CH4等。
-
超快沿低抖動，脈沖信號“隨心所欲”
得益于25.6GSa/s高采樣率，1650E輸出脈沖的上升時間低至46ps，單端直流耦合輸出最大幅度1Vpp。與此同時，1650E采用基于專利保護的脈沖抖動抑制技術，在輸出方波與脈沖信號時，可實現極低抖動，同時支持脈寬、上升/下降沿的精細調節，滿足對高速數字信號、高精度脈沖的嚴格需求。
-

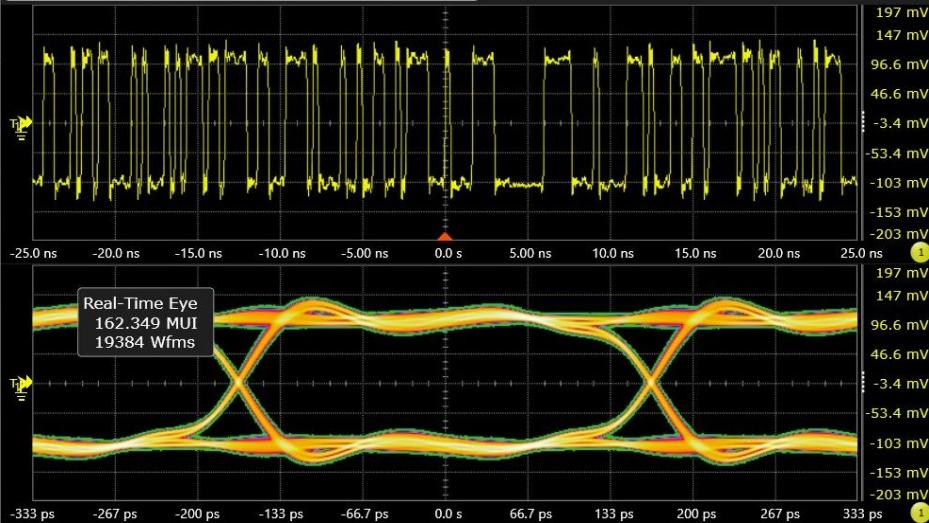

高速信號測試
1650E以其10.2GHz超大帶寬與卓越的信號模擬能力，精準塑造NRZ、PAM4等通信測試信號的復雜眼圖和瞬態細節，且支持電平靈活編輯，為SerDes、光模塊及數據中心設備的研發測試提供強力支撐。
