產品綜述

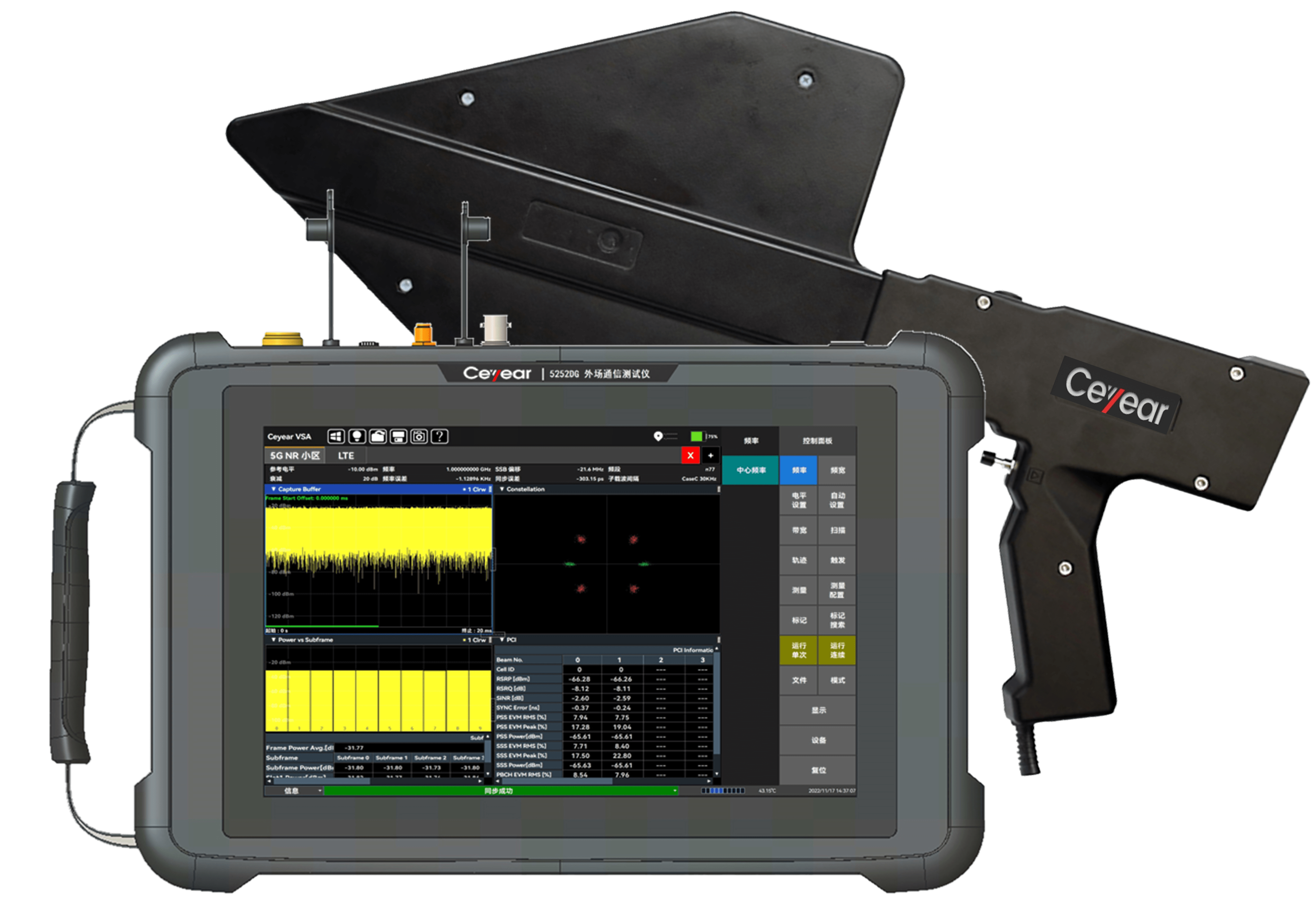

5252DG外場通信測試儀是集合高性能信號分析模塊、多制式解析算法軟件于一體的手持式測試儀表，是為滿足運營商對移動通信的測試而推出的全新平臺。其擁有更高測試頻率、更大解析帶寬、更快掃描速度、更低接收靈敏度以及豐富的接口。同時具備干擾分析、無線信號測向定位、場強測試、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信號解析等多種測量功能。5252DG體積小、重量輕、供電靈活、支持云操控，適合外場基站測試與部署。
功能特點
-
全面的干擾分析能力

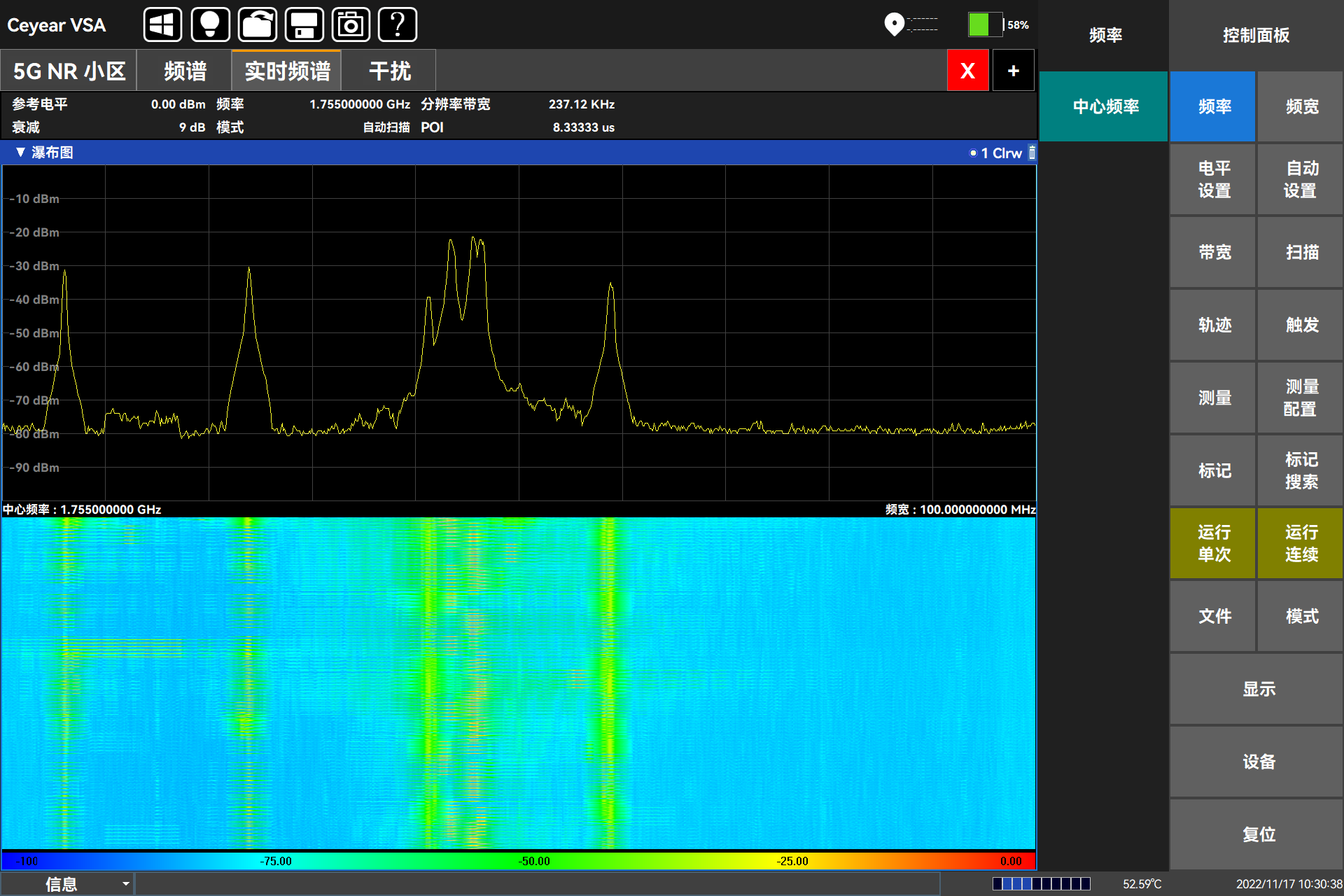

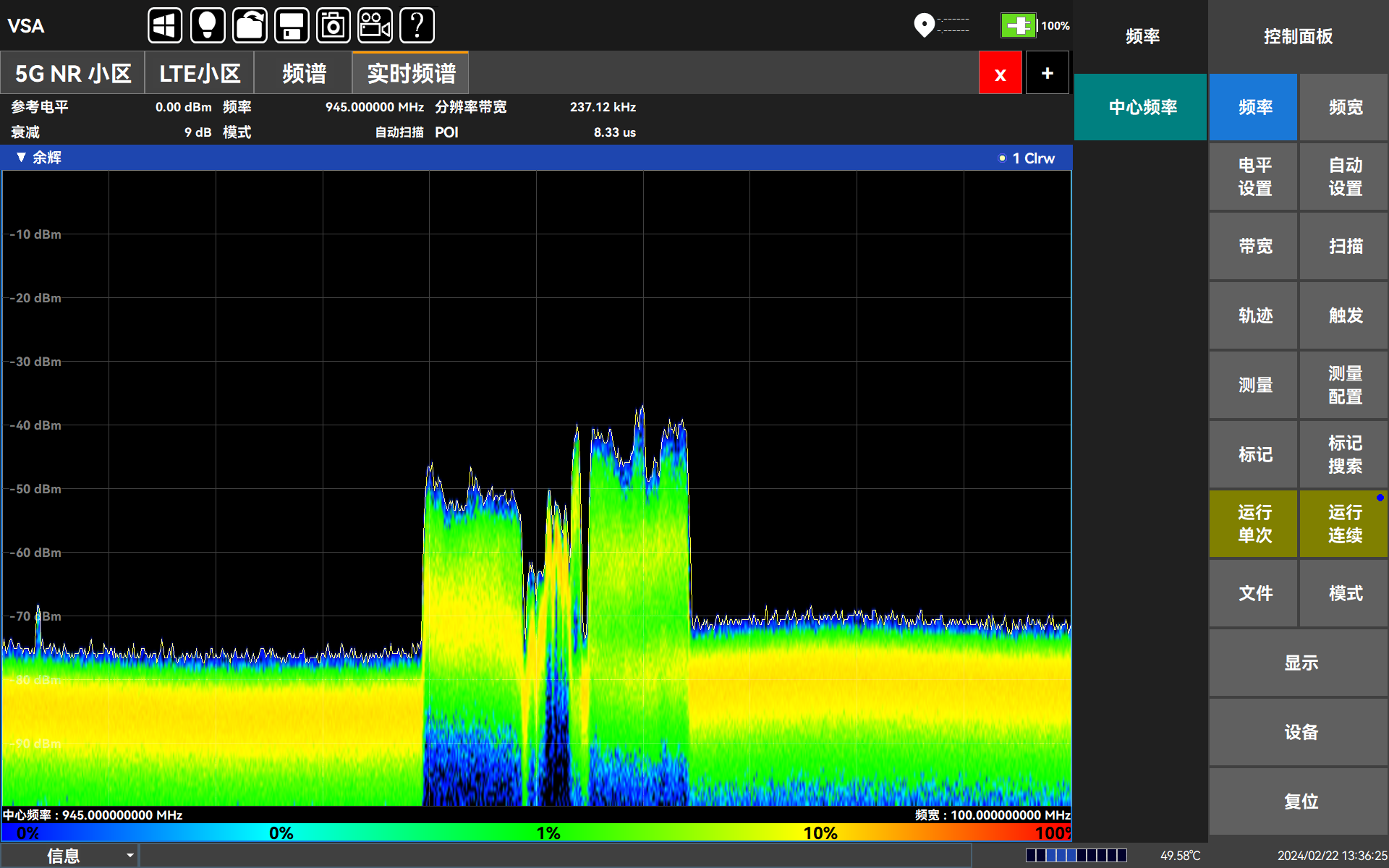

Ceyear 5252DG外場通信測試儀在干擾分析方面具備全面的分析能力。外場通信測試儀支持最高頻率為20GHz，具備高掃速的特點，能實時捕捉突發信號；外場通信測試儀內置的三維瀑布圖模式，可以直觀分析出被測信號頻率、信號特征、持續時長、幅度變化等內容；外場通信測試儀還具備余暉頻譜分析功能，可實時捕獲隱藏的干擾信號；此外，外場通信測試儀還包含信號測向、干擾定位、四窗干擾排查、TDD系統干擾排查等功能，可滿足用戶多樣化的干擾分析需求。
-
豐富的無線基站分析功能

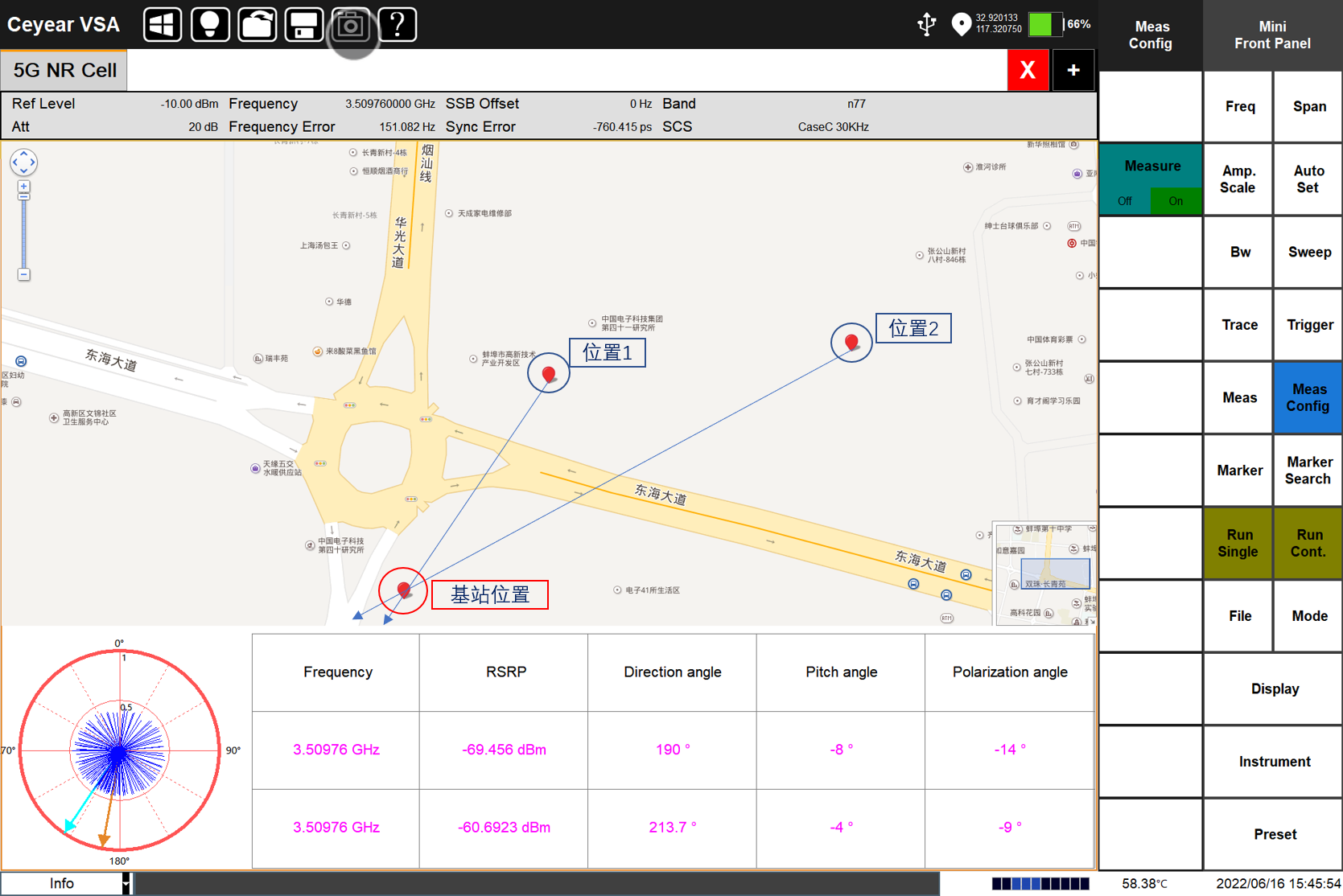

Ceyear 5252DG外場通信測試儀在無線基站分析方面具備豐富的分析能力。外場通信測試儀支持5G、4G的基站鎖定定位以及基站干擾源的地圖定位；支持5G、4G的室外/室內路測，結合高精度GPS定位地圖，標識每個測量地點的小區ID、RSSI、RSRP等參數，可進行信號的室分測試；外場通信測試儀具備5G NR多波束分析能力，支持8個Beam ID同時解調，提供小區ID、SS-RSRP、SS-RSRQ、SS-SINR功率指標、SSB星座圖和EVM等解調指標；外場通信測試儀包含LTE解調分析，提供4G信號分析、小區ID、通道功率、子幀功率及特殊子幀等解調指標；外場通信測試儀支持GSM信號解調，可進行通道功率、載干比、頻率誤差及BSIC指標的測試及顯示；此外，外場通信測試儀還支持多種調制信號分析（包括矢量信號的時域圖、星座圖、IQ信息以及相關數值參數）。
-
多樣化的測試分析功能

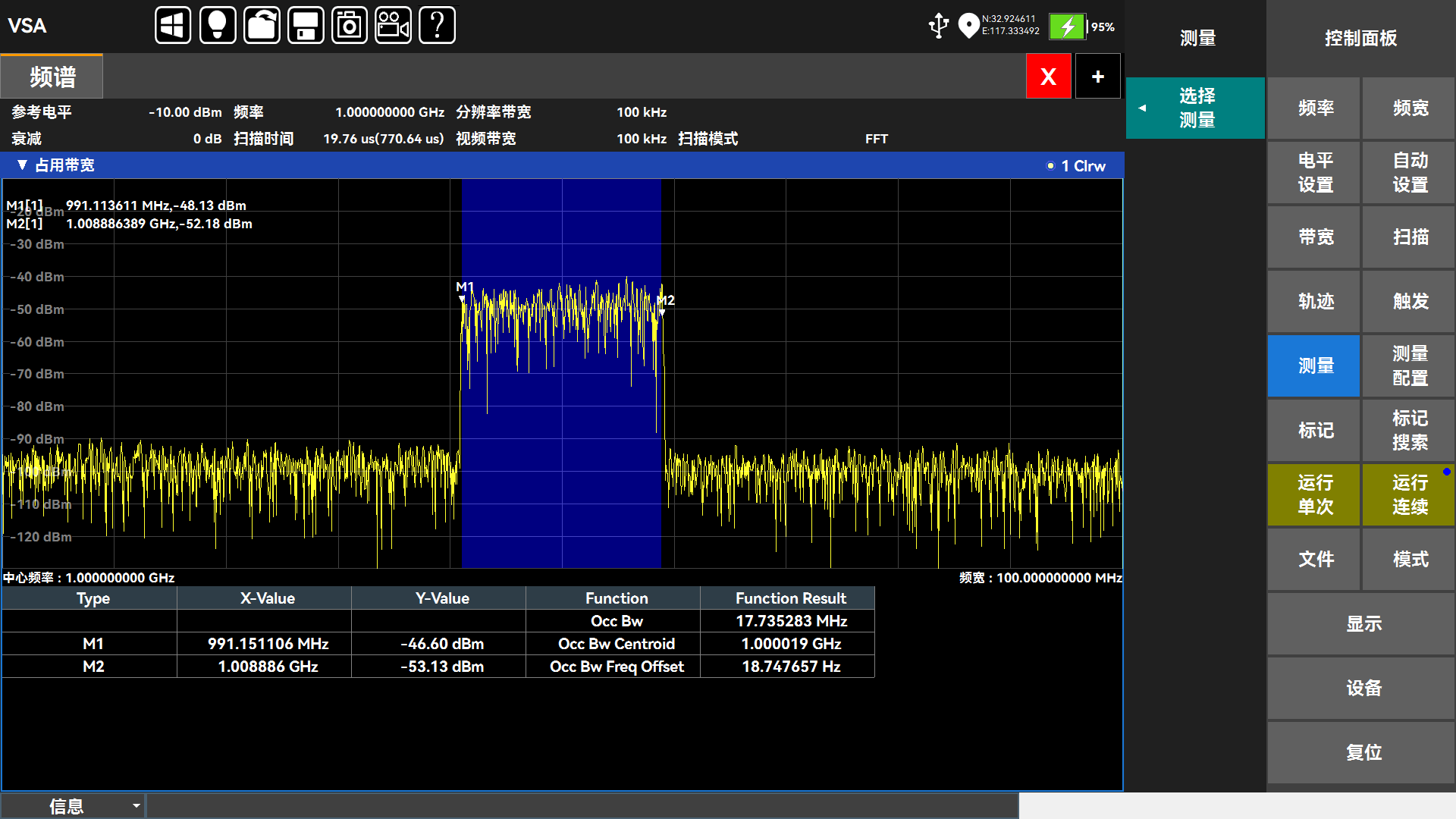

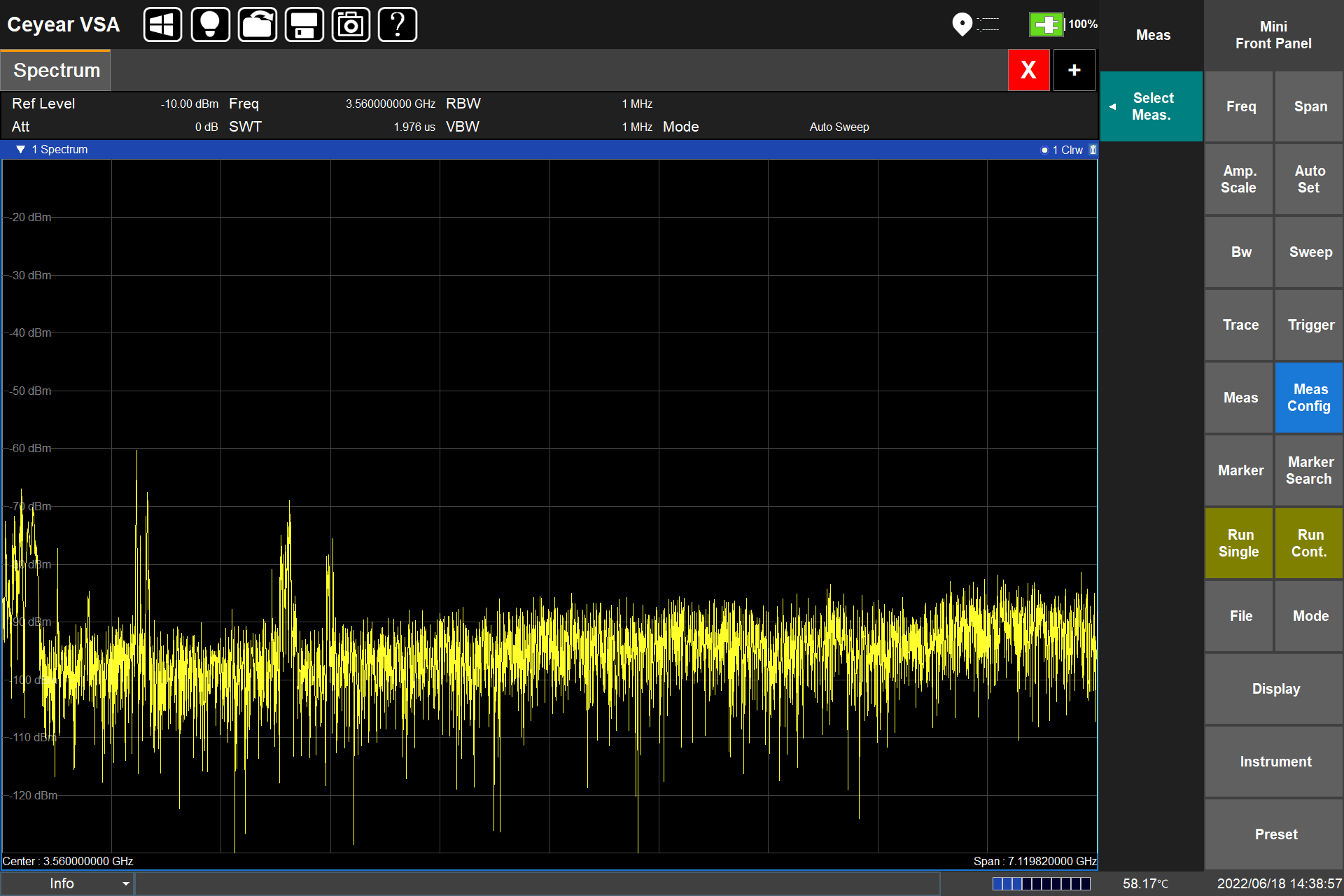

Ceyear 5252DG外場通信測試儀在測試分析方面具備多樣化的分析能力。外場通信測試儀支持占用帶寬（OBW），可有效測試信號的帶寬，能夠自動測試信號99%（可設置）功率以及功率下降XdB（可設置）的帶寬；外場通信測試儀支持鄰信道泄漏抑制比（ACLR），可檢測發射信號的鄰道泄露，具備多種通信制式測試模板，并支持用戶自定義信號測試；外場通信測試儀能夠測量信道功率（Channel Power），可有效檢測出指定帶寬內信號的功率大小，進而評估射頻傳輸?shù)馁|(zhì)量；此外，外場通信測試儀還支持頻譜掃描、場強測量、100MHz實時頻譜、頻譜發射模板、信噪比、諧波失真、相位噪聲、差分頻譜、零掃寬、信號強度、信道掃描、音頻解調等多種多樣的測試功能，滿足用戶多樣化的測量需求。
-
外場測量，便攜操控

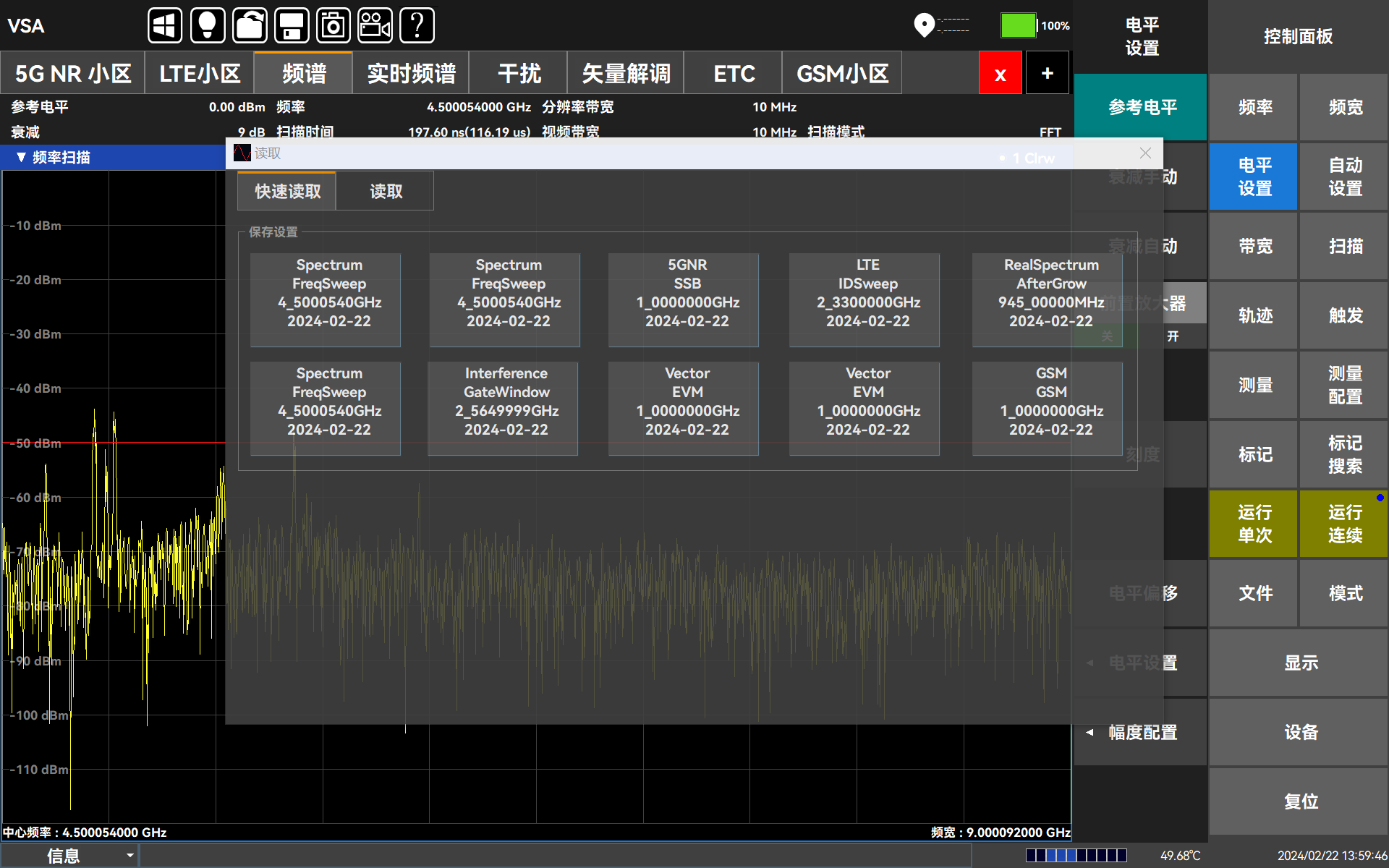

Ceyear 5252DG外場通信測試儀能夠很好適配外場測量環境，為外場測量提供便攜性操作。外場通信測試儀支持干擾排查，針對TDD通信系統提供對應帶寬下的頻譜分析，有效剝離上下行信號，內置運營商模板方便快捷操作；同時支持對ETC信號進行路測分析測量、場強測試、多種調制信號分析、音頻解調分析；外場通信測試儀輕便體積小，重量輕（≤2.4kg），便于機動、具備多種便捷攜帶方式，同時支持遠程協作處理，具備“白天模式”、“黑暗模式”等多種操作模式，便于外場觀測；此外，外場通信測試儀支持截屏、錄屏、配置模板的保存與調用及IQ數據保存。外場通信測試儀充分考慮實際外場環境，為外場測量提供便攜性操作。
-
干擾分析：瀑布圖測量、余輝頻譜、信號測向、干擾定位、四窗干擾排查、TDD系統干擾排查等；
基站分析：5G NR、TDD-LTE、FDD-LTE、NB-IoT、WCDMA、GSM等；
路測覆蓋：室內信號覆蓋、室外路測、5G \4G\3G\2G室外路測等；
測試分析：頻譜掃描、場強測量、通道功率、占用帶寬、鄰道功率、100MHz實時頻譜、場強測量、頻譜發射模板、載噪比、諧波失真、相位噪聲、音頻解調、矢量分析等。
